G型螺杆泵

G型螺杆泵

产品概述:
      G型单螺杆泵是按迥转啮合容积式原理工作的新型泵种,G型单螺杆泵主要工作部件是偏心螺杆(转子)和固定的衬套(定子),由于该二部件的特殊几何形状,分别形成单独的密封容腔,介质由轴向均匀推行流动,内部流速低,容积保持不变,压力稳定,因而不会产生涡流和搅动。每级泵的输出压力为0.6MPa,扬程60m(清水),自吸高度一般在6m,适用于输送介质温度80℃以下(特殊要求可达150)

       因定子选用多种弹性材料制成,所以G型单螺杆泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送,有一般泵种所不能胜任的特点。其流量与转速成正比。G型单螺杆泵传动可采用联轴器直接传动,或采用调速电机,三角带,变速箱等装置变速。这种G型单螺杆泵零件少,结构紧凑,体积小,维修简便,转子和定子是本泵的易损件,结构简单,便于装拆。

使用范围:
1.环境保护:工业污水、生活污水、含有固体颗粒及短纤维的污泥浊水的输送。G型单螺杆泵特别适用          于油水分离器,板框压滤机等设备。

2.船舶工业:轮底清洗、油水、油渣、油污水等介质的输送。

3.石油工业:输送原油。近年来,尤其成功地抽吸地下千米之深的原油与水的混合物,煤田里的煤田气和水的混合物,从而大大的降低了机械采油、采煤田气的成本。当油田到了后期,使用螺杆泵往地层内灌注聚合物增加油田采收率。

4.医药、日化:各种粘稠浆、乳化液、各种软膏化妆品等的输送。

5.食品罐头业:各种粘稠淀粉、食油、蜂密、糖酱、果浆、奶油、鱼糜肉糜以及其下脚料的输送。

6.醉造业:各种发酵粘稠液、浓酒糟、粮食制品渣、各种酱类、浆和含有块状固态物的粘液等。

7.建筑工业:水泥沙浆、石灰浆、涂料及其它糊状体的喷涂与输送。

8.采矿工业:矿井内的含固体颗粒的地下和污浆水等排送到地面。

9.化学工业:各种悬浮液、油脂、各种胶体浆、各种粘合剂。

10.印刷、造纸工业:高粘度油墨、墙纸的PVC高分子塑料糊和各种浓度的纸浆,短纤维浆料的输送。

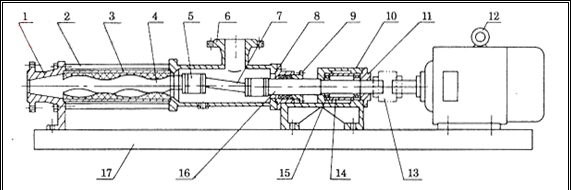

 产品结构图:

1

出料腔

2

拉杆

3

螺杆套

4

螺杆轴

5

万向节总成

6

吸入管

7

连节轴

8

填料压盖

9

填料压盖

10

轴承座

11

轴承盖

12

电动机

13

连轴器

14

轴套

15

轴承

16

传动轴

17

底座

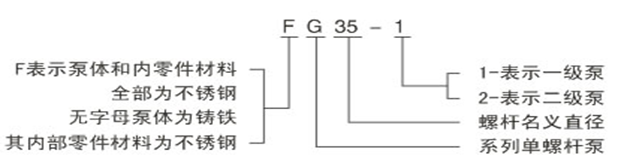

型号意义:



性能参数:

型号

转速
r/min

流量
m3/h

压力
MPa

电机
KW

扬程
m

进口
mm

出口
mm

G20-1

960

0.8

0.6

0.75

60

25

25

G20-2

960

0.8

1.2

1.5

120

25

25

G25-1

960

2

0.6

1.5

60

32

25

G25-2

960

2

1.2

2.2

120

32

25

G30-1

960

5

0.6

2.2

60

50

40

G30-2

960

5

1.2

3.0

120

50

40

G35-1

960

8

0.6

3.0

60

65

50

G35-2

960

8

1.2

4.0

120

65

50

G40-1

960

12

0.6

4.0

60

80

65

G40-2

960

12

1.2

5.5

120

80

65

G50-1

960

20

0.6

5.5

60

100

80

G50-2

960

20

1.2

7.5

120

100

80

G60-1

960

30

0.6

11

60

125

100

G60-2

960

30

1.2

15

120

125

100

G70-1

720

45

0.6

11

60

150

125

G70-2

720

45

1.2

18.5

120

150

150
